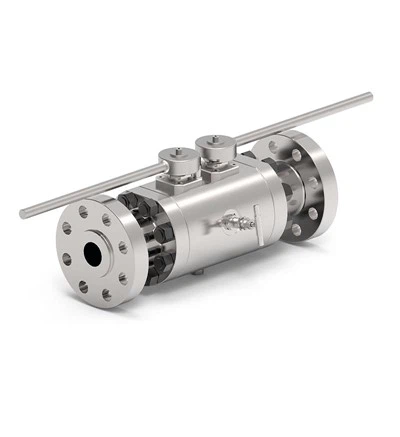

3 daļiņu atloka dubultā bloka un atgaisošanas lodveida vārsts

3 daļiņu atloka dubultbloku un atgaisošanas lodveida vārsts sastāv no vārsta korpusa, lodītes, ligzdas, kāta, atloka un citām sastāvdaļām, un tas ir uzstādīts uz cauruļvada caur atloka savienojumu. Vārstam ir divi neatkarīgi blīvējuma pāri, kas vienlaikus var saglabāt noslēgtu stāvokli aizvērtā stāvoklī, lai panāktu dubultu saīsināšanu un efektīvi novērstu vides noplūdi. Tajā pašā laikā vārsts ir aprīkots arī ar drenāžas saskarni, lai atvieglotu atlikuma vai spiediena izvadīšanu vārsta kamerā, lai samazinātu drošības riskus.

VĀRSTU KONSTRUKCIJA

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

TEMPERATŪRAS DARBĪBAS

-58 līdz 392 grādi F (-50 līdz 200 grādi)

IZMĒRS

NPS 1-12 (DN 25-300)

SPIEDIENA NOVĒRTĒJUMS

ASME 150 - ASME 2500

AČU ATTIECĪGI

Saskaņā ar API 6D standartu

BEIGT SAVIENOJUMI

Atloka

MATERIĀLI

Zemas temperatūras un mazleģētais oglekļa tērauds

Nerūsējošais tērauds, Duplex un Super Duplex

Niķeļa sakausējumi, titāns

ĶERMEŅA DIZAINS

Kalti un liejami pieskrūvēti divdaļīgi un trīsdaļīgi

SĒDEKĻU DIZAINS

Mīksts vai metāla sēdeklis ar cietu virsmu uz lodītes un sēdekļiem
Divu virzuļu sēdekļi
Kombinētie sēdekļi

ĪPAŠĪBAS

Dubultā bloka un noplūdes dizains (DBB)
Sekundārie blīvējumi no tīra grafīta
Antistatiskā ierīce
Anti Blow out kāts
Pieejama avārijas hermētiķa iesmidzināšana uz sēdekļiem un kāta
Pieejams zemas izplūdes emisijas kāta iepakojums
O veida gredzens / lūpu blīves un grafīta konfigurācija
CRA pārklājums uz visām dinamiskajām blīvēšanas zonām vai uz visām pieejamajām samitrinātajām daļām
Pieejams pagarināts motora pārsegs zemai un augstai temperatūrai

OPERATORS

Manuāli: uzgriežņu atslēga vai pārnesums ar piekaramo slēdzeni
Iedarbināts: pneimatiskais/ hidrauliskais/elektriskais

TESTĒŠANA UN SERTIFIKĀCIJAS

Atbilstība API 6D un ISO 5208 un API 598 pārbaudei un testēšanai
Ugunsdrošs un ugunsdrošs saskaņā ar API 607
SIL 3 sertifikācija saskaņā ar IEC61508
Izplūdes emisija saskaņā ar ISO15848
PED 2014/68/UE
