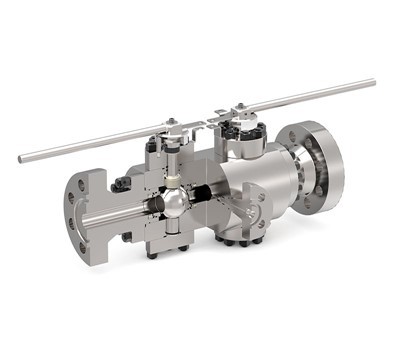

Tmbv dubultbloku un atgaisošanas lodveida vārsti

Tmbv dubultbloku un atgaisošanas lodveida vārsti ir paredzēti, lai izveidotu dubultu barjeru uz caurules un izvadītu starp abām sfērām iesprostoto šķidrumu caur īpašu izplūdes līniju. Šai vārsta konstrukcijai ir divas ligzdas blīvējuma virsmas, kas slēgtā stāvoklī iztur spiedienu no abiem vārsta galiem, iztukšojot vārsta kameru starp abām blīvējuma virsmām. Ja zem spiediena ir tikai viens vārsta gals, šis vārsts nenodrošina precīzu dubulto izolāciju.

VĀRSTU KONSTRUKCIJA

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

TEMPERATŪRAS DARBĪBAS

-58 līdz 392 grādi F (-50 līdz 200 grādi)

IZMĒRS

NPS 1-12 (DN 25-300)

SPIEDIENA NOVĒRTĒJUMS

ASME 150 - ASME 2500

AČU ATTIECĪGI

Saskaņā ar API 6D standartu

BEIGT SAVIENOJUMI

RF, RTJ atbilstoši B16.5 un B16.47
BW, sadurmetināts saskaņā ar B16.25
SW, ligzda metināta saskaņā ar B16.11

MATERIĀLI

Zemas temperatūras un mazleģētais oglekļa tērauds

Nerūsējošais tērauds, Duplex un Super Duplex

Niķeļa sakausējumi, titāns

ĶERMEŅA DIZAINS

Kalti un liejami pieskrūvēti divdaļīgi un trīsdaļīgi

SĒDEKĻU DIZAINS

Mīksts vai metāla sēdeklis ar cietu virsmu uz lodītes un sēdekļiem
Divu virzuļu sēdekļi
Kombinētie sēdekļi

ĪPAŠĪBAS

Dubultā bloka un noplūdes dizains (DBB)
Sekundārie blīvējumi no tīra grafīta
Antistatiskā ierīce
Anti Blow out kāts
Pieejama avārijas hermētiķa iesmidzināšana uz sēdekļiem un kāta
Pieejams zemas izplūdes emisijas kāta iepakojums
O veida gredzens / lūpu blīves un grafīta konfigurācija
CRA pārklājums uz visām dinamiskajām blīvēšanas zonām vai uz visām pieejamajām samitrinātajām daļām
Pieejams pagarināts motora pārsegs zemai un augstai temperatūrai

OPERATORS

Manuāli: uzgriežņu atslēga vai pārnesums ar piekaramo slēdzeni
Iedarbināts: pneimatiskais/ hidrauliskais/elektriskais

TESTĒŠANA UN SERTIFIKĀCIJAS

Atbilstība API 6D un ISO 5208 un API 598 pārbaudei un testēšanai
Ugunsdrošs un ugunsdrošs saskaņā ar API 607
SIL 3 sertifikācija saskaņā ar IEC61508
Izplūdes emisija saskaņā ar ISO15848
PED 2014/68/UE
