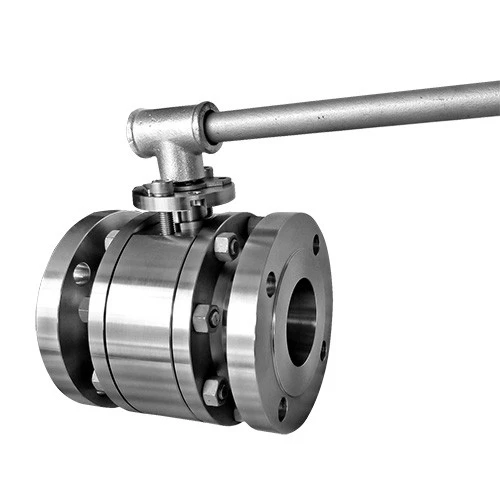

Metāla pret metālu lodveida vārsts

Metāla pret metālu peldošie lodveida vārsti tiek ražoti saskaņā ar API 6D. Vārsts ir konfigurēts kaltā, pieskrūvētā divdaļīgā sadalītā korpusa dizainā ar mazu diametru, kas piemērots vidēja/zema spiediena darba apstākļiem. Vienkāršs dizains, vārstu ligzdas ir tieši ievietotas korpusā.
Augšpuses plūsmas spiediens piespiež brīvi peldošo lodi pret pakārtoto sēdekli – iegūtā saspiešana nodrošina perfektu blīvējuma risinājumu bez noplūdēm.
Kāts ir savienots lodītes augšpusē un ļauj vārstam atvērt un aizvērt ar ceturtdaļas apgrieziena kustību.
Materiālu izvēle ir pilnībā pielāgojama, lai atbilstu klienta projekta specifikācijām, un ir pieejamas vairākas unikālas funkcijas, kas piedāvā uzlabotu tehnisko risinājumu, kas piemērots agresīvai ārzonas videi un kodīgiem un abrazīviem šķidrumiem.

VĀRSTU KONSTRUKCIJA

Pamatojoties uz API 6D

TEMPERATŪRAS DIAPAZONS

-150 līdz 662 grādi F (-101 līdz 350 grādi)

IZMĒRS

NPS 1/2-6 (DN 15-150)

SPIEDIENA NOVĒRTĒJUMS

ASME 150 - ASME 2500

SEJU PRET SEJU

Saskaņā ar API 6D standartu

BEIGT SAVIENOJUMI

RF, RTJ atbilstoši B16.5 un B16.47
SW, ligzda metināta saskaņā ar B16.11

ĶERMEŅA DIZAINS

Kalti/lejami pieskrūvēti divdaļīgi

SĒDEKĻU DIZAINS

Metāla sēdeklis ar cieto pārklājumu uz lodītes un sēdekļiem

IESPĒJAS

Sekundārie blīvējumi no tīra grafīta
Antistatiskā ierīce
Anti Blow out kāts
Divvirzienu cieša slēgšana
Pieejams zemas izplūdes emisijas kāta iepakojums
O veida gredzens / lūpu blīves un grafīta konfigurācija

OPERATORS

Manuāli: uzgriežņu atslēga vai pārnesums ar piekaramo slēdzeni

TESTĒŠANA UN SERTIFIKĀCIJAS

Atbilstība API 6D un ISO 5208 un API 598 pārbaudei un testēšanai
Ugunsdrošs un ugunsdrošs saskaņā ar API 6FA/607
SIL 3 sertifikācija saskaņā ar IEC61508
Izplūdes emisija saskaņā ar ISO15848
PED 2014/68/UE

Kas ir peldošais lodveida vārsts?

Peldošais lodveida vārsts ir tāda veida vārsts, kurā lodveida elements, kas kontrolē šķidruma plūsmu, neatrodas pozīcijā, bet "peld" starp diviem sēdekļiem, kas atrodas vārsta ieplūdes un izplūdes galos. Šeit ir galvenie punkti par peldošo lodveida vārstu:

Struktūra un darbība:

Lodveida vārstam nav atbalsta vārpstas, un lodi atbalsta vārsta ligzdas abos galos.

Kāts ir savienots ar bumbu, ļaujot bumbiņai brīvi griezties starp diviem sēdekļiem, izmantojot rokturi vai citu piedziņas ierīci.

Zem barotnes spiediena bumbiņa rada noteiktu nobīdi un cieši piespiežas pret blīvējuma virsmu izplūdes galā, nodrošinot blīvējumu.

Iespējas:

Vienkārša struktūra ar labu blīvējuma veiktspēju.

Lodveida vārsta plūsmas pretestība ir minimāla salīdzinājumā ar citiem vārstiem, jo ​​pilna urbuma versijai ir vienāda diametra kanāli lodgalvai, vārsta korpusam un savienojošajai caurulei.

Ātri atverams un aizvērts, kas prasa tikai bumbiņas pagriešanu par 90 grādiem.

Pieejams no dažādiem materiāliem, piemēram, oglekļa tērauda, ​​nerūsējošā tērauda un leģētā tērauda.

Piemērots plašam materiālu klāstam, tostarp ūdenim, šķīdinātājiem, skābēm, gāzēm un citiem.

Lietojumprogrammas:

Parasti izmanto nozarēs, kas apstrādā dažādus šķidrumus, pateicoties kompaktajai struktūrai, uzticamam blīvējumam, vienkāršai apkopei un spējai rīkoties dažādos darba apstākļos.

Piemērojams temperatūrām no -196 grādiem līdz 350 grādiem (-46 grādiem F līdz 662 grādiem F) un spiedieniem līdz ANSI klasei 150-300.

Darbības režīmi:

Pieejams manuālā, pneimatiskā, elektriskā un citos piedziņas režīmos.

Dizaina apsvērumi:

Blīvgredzena materiālam jāspēj izturēt lodītes un vides darba slodzi.

Augsta spiediena ietekmē bumba var nedaudz nobīdīties.

Rezumējot, peldošais lodveida vārsts ir daudzpusīga un uzticama vārstu izvēle šķidruma plūsmas regulēšanai dažādos rūpnieciskos lietojumos.
