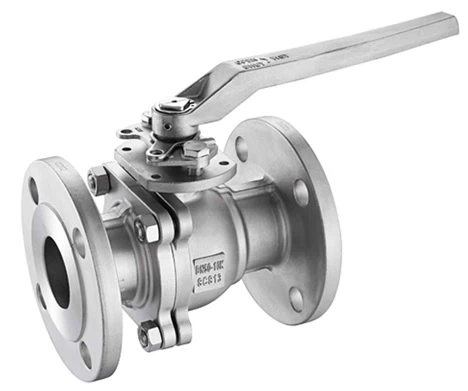

Mīksts blīvējuma lodveida vārsts

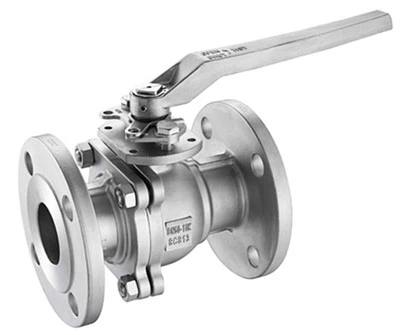

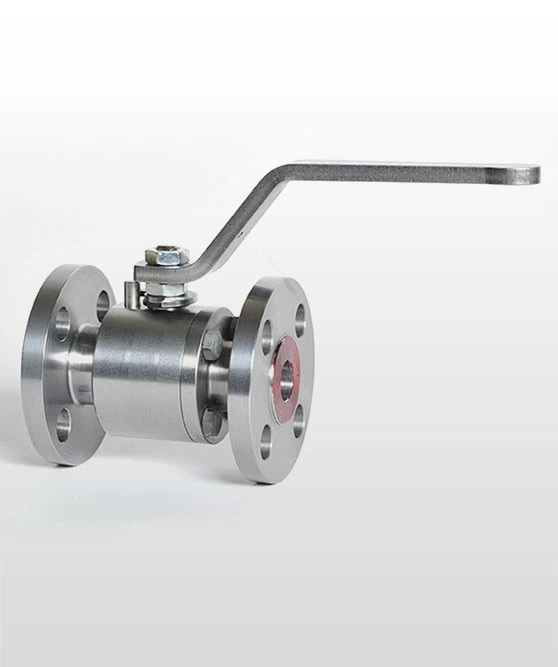

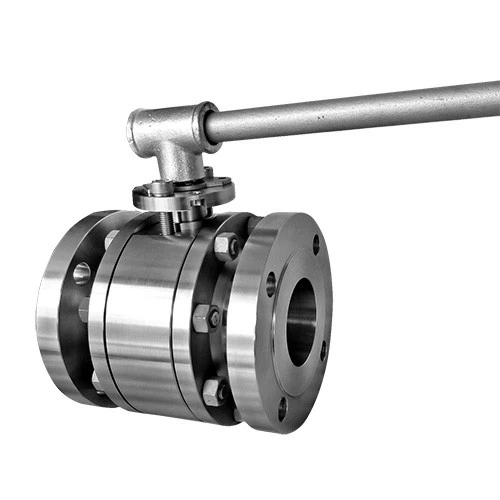

Mīksta blīvējuma peldošie lodveida vārsti tiek ražoti saskaņā ar API 6D. Vārsts ir konfigurēts kaltā, pieskrūvētā divdaļīgā sadalītā korpusa dizainā ar mazu diametru, kas piemērots vidēja/zema spiediena darba apstākļiem. Vienkāršs dizains, vārstu ligzdas ir tieši ievietotas korpusā.
Augšpuses plūsmas spiediens piespiež brīvi peldošo lodi pret pakārtoto sēdekli – iegūtā saspiešana nodrošina perfektu blīvējuma risinājumu bez noplūdēm.
Kāts ir savienots lodītes augšpusē un ļauj vārstam atvērt un aizvērt ar ceturtdaļas apgrieziena kustību.
Materiālu izvēle ir pilnībā pielāgojama, lai atbilstu klienta projekta specifikācijām, un ir pieejamas vairākas unikālas funkcijas, kas piedāvā uzlabotu tehnisko risinājumu, kas piemērots agresīvai ārzonas videi un kodīgiem un abrazīviem šķidrumiem.

VĀRSTU KONSTRUKCIJA

Pamatojoties uz API 6D

TEMPERATŪRAS DIAPAZONS

-150 līdz 662 grādi F (-101 līdz 350 grādi)

IZMĒRS

NPS 1/2-6 (DN 15-150)

SPIEDIENA NOVĒRTĒJUMS

ASME 150 - ASME 2500

SEJU PRET SEJU

Saskaņā ar API 6D standartu

BEIGT SAVIENOJUMI

RF, RTJ atbilstoši B16.5 un B16.47
SW, ligzda metināta saskaņā ar B16.11

ĶERMEŅA DIZAINS

Kalti/lejami pieskrūvēti divdaļīgi

SĒDEKĻU DIZAINS

Mīksts sēdeklis ar Hardfacing uz bumbas un sēdekļiem

IESPĒJAS

Sekundārie blīvējumi no tīra grafīta
Antistatiskā ierīce
Anti Blow out kāts
Divvirzienu cieša slēgšana
Pieejams zemas izplūdes emisijas kāta iepakojums
O veida gredzens / lūpu blīves un grafīta konfigurācija

OPERATORS

Manuāli: uzgriežņu atslēga vai pārnesums ar piekaramo slēdzeni

TESTĒŠANA UN SERTIFIKĀCIJAS

Atbilstība API 6D un ISO 5208 un API 598 pārbaudei un testēšanai
Ugunsdrošs un ugunsdrošs saskaņā ar API 6FA/607
SIL 3 sertifikācija saskaņā ar IEC61508
Izplūdes emisija saskaņā ar ISO15848
PED 2014/68/UE

Kāpēc peldošo lodveida vārstu sauc par "peldošu"?

Peldošo lodveida vārstu sauc par "peldošu", jo vārsta lodveida elements neatrodas pozīcijā, bet gan "peld" starp diviem sēdekļiem, kas atrodas vārsta ieplūdes un izplūdes galos.

Lūk, kā darbojas peldošais mehānisms:

Bez balsta ass: Atšķirībā no balsta lodveida vārsta, lode peldošā lodveida vārstā nav uzstādīta uz balsta ass. Tas ļauj bumbiņai nedaudz pārvietoties vārsta korpusā, reaģējot uz caur to plūstošā šķidruma spiedienu.

Blīvējums ar spiediena palīdzību: kad vārsts ir aizvērts, šķidruma spiediens nospiež lodi pret pakārtoto sēdekli, radot blīvējumu. Šis ar spiedienu saistītais blīvējums palīdz nodrošināt ciešu aizvēršanu un samazina vajadzību pēc liela griezes momenta, lai aizvērtu vārstu.

Peldoša darbība: kad vārsts tiek atvērts vai aizvērts, bumba "peld" starp ieplūdes un izplūdes ligzdām. Bumba kustoties griežas ap savu asi, ļaujot šķidrumam plūst caur vārstu vai pilnībā bloķēt to.

Sēdekļa regulēšana: peldošā konstrukcija ļauj arī nedaudz regulēt lodi vārsta korpusā. Tas var palīdzēt kompensēt sēdekļu nodilumu vai nelielu novirzi, laika gaitā saglabājot labu blīvējumu.

Rezumējot, termins "peldošs" attiecas uz lodītes spēju nedaudz kustēties vārsta korpusā, reaģējot uz šķidruma spiedienu un griežoties, lai kontrolētu plūsmu, nevis atrodoties stienī.
