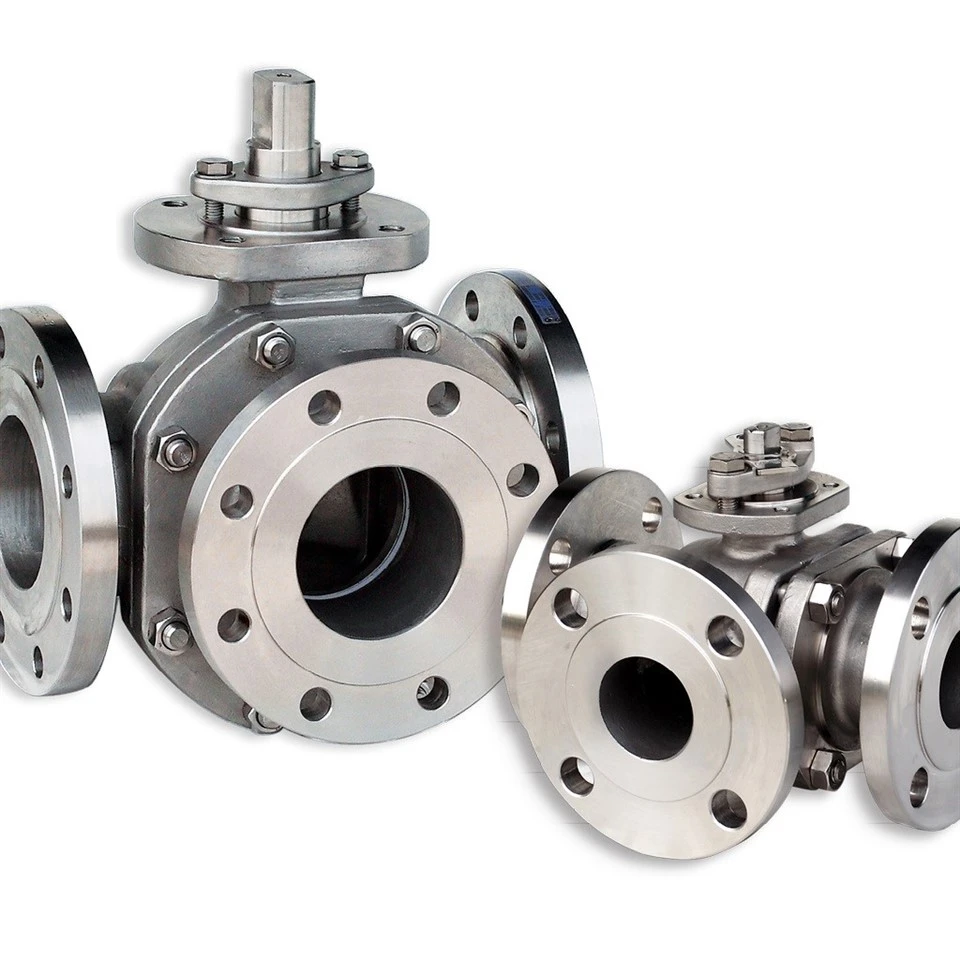

Peldoša tipa lodveida vārsts

Peldošā tipa lodveida vārsti tiek ražoti saskaņā ar API 6D. Vārsts ir konfigurēts kaltā, pieskrūvētā divdaļīgā sadalītā korpusa dizainā ar mazu diametru, kas piemērots vidēja/zema spiediena darba apstākļiem. Vienkāršs dizains, vārstu ligzdas ir tieši ievietotas korpusā.
Augšpuses plūsmas spiediens piespiež brīvi peldošo lodi pret pakārtoto sēdekli — iegūtā saspiešana nodrošina perfektu hermetizācijas risinājumu bez noplūdēm.
Kāts ir savienots lodītes augšpusē un ļauj vārstam atvērt un aizvērt ar ceturtdaļas apgrieziena kustību.
Materiālu izvēle ir pilnībā pielāgojama, lai atbilstu klienta projekta specifikācijām, un ir pieejamas vairākas unikālas funkcijas, kas piedāvā uzlabotu tehnisko risinājumu, kas piemērots agresīvai ārzonas videi un kodīgiem un abrazīviem šķidrumiem.

VĀRSTU KONSTRUKCIJA

Pamatojoties uz API 6D

TEMPERATŪRAS DIAPAZONS

-150 līdz 662 grādi F (-101 līdz 350 grādi)

IZMĒRS

NPS 1/2-6 (DN 15-150)

SPIEDIENA NOVĒRTĒJUMS

ASME 150 - ASME 2500

SEJU PRET SEJU

Saskaņā ar API 6D standartu

BEIGT SAVIENOJUMUS

RF, RTJ atbilstoši B16.5 un B16.47
SW, ligzda metināta saskaņā ar B16.11

ĶERMEŅA DIZAINS

Kalti/lejami pieskrūvēti divdaļīgi

SĒDEKĻU DIZAINS

Mīksts vai metāla sēdeklis ar cieto pārklājumu uz lodītes un sēdekļiem

IESPĒJAS

Sekundārie blīvējumi no tīra grafīta
Antistatiska ierīce
Anti Blow out kāts
Divvirzienu cieša slēgšana
Pieejams zemas izplūdes emisijas kāta iepakojums
O veida gredzens / lūpu blīves un grafīta konfigurācija

OPERATORS

Manuāli: uzgriežņu atslēga vai pārnesums ar piekaramo slēdzeni

TESTĒŠANA UN SERTIFIKĀCIJAS

Atbilstība API 6D un ISO 5208 un API 598 pārbaudei un testēšanai
Ugunsdrošs un ugunsdrošs saskaņā ar API 6FA/607
SIL 3 sertifikācija saskaņā ar IEC61508
Izplūdes emisija saskaņā ar ISO15848
PED 2014/68/UE

Kādi ir peldošo lodveida vārstu trūkumi?

Peldošo lodveida vārstu trūkumi galvenokārt ietver šādus aspektus:

Viegli valkāt:

Sakarā ar lodītes peldēšanu uz vārsta ligzdas, berze starp lodi un vārsta ligzdu ir liela, kas viegli var izraisīt nodilumu un noplūdi. Šis nodilums ne tikai ietekmē vārsta blīvējuma veiktspēju, bet arī var saīsināt vārsta kalpošanas laiku.

Nav piemērots augstas temperatūras un augsta spiediena videi:

Tā kā blīvējuma virsma starp lodi un vārsta ligzdu ir ierobežota, peldošie lodveida vārsti parasti nav piemēroti augstas temperatūras un augsta spiediena darba vidēm. Augstas temperatūras un augsta spiediena apstākļos blīvējuma materiāls var sabojāties, izraisot vārsta noplūdi.

Sarežģīta struktūra:

Peldošā lodveida vārsta struktūra ir salīdzinoši sarežģīta, kas palielina ražošanas un apkopes grūtības. Sarežģītā struktūra var izraisīt augstākas ražošanas izmaksas un ilgāku apkopes laiku.

Sarežģīta uzstādīšana un apkope:

Peldošā lodveida vārsta strukturālo īpašību dēļ tā uzstādīšanas un apkopes process ir salīdzinoši sarežģīts un prasa profesionālu darbību. Tas palielina uzstādīšanas un apkopes izmaksas un var ietekmēt normālu ražošanas līnijas darbību.

Bumba iztur lielu darba vides slodzi:

Darba vides slodze, ko nes peldošā lodveida vārsta lodīte, iedarbosies uz pakārtoto blīvgredzenu, kas var radīt nevienmērīgu spēku uz blīvgredzenu un ietekmēt blīvējuma veiktspēju. Kad aizbīdņa diametrs paliek nemainīgs, jo lielāks ir vārsta nominālais spiediens, jo lielāka ir darba vides slodze uz lodi; kad vārsta nominālais spiediens ir nemainīgs, jo lielāks ir aizbīdņa diametrs, jo lielāka ir darba vides slodze uz lodi.

Kalpošanas laiks nav tik ilgs kā fiksētiem lodveida vārstiem: peldošie lodveida vārsti joprojām ir salīdzinoši jaunā izstrādes stadijā, un to kalpošanas laiks ir salīdzinoši mazāks kā fiksētiem lodveida vārstiem. Turklāt peldošo lodveida vārstu ražošanas izmaksas var būt arī augstākas.

Liela plūsmas pretestība: dažu peldošu lodveida vārstu (piemēram, taisnvirziena konstrukciju) konstrukcija var radīt lielu plūsmas pretestību, ietekmējot lietošanas efektivitāti un palielinot enerģijas patēriņu.

Rezumējot, lai gan peldošajiem lodveida vārstiem ir daudz priekšrocību, tiem ir arī daži acīmredzami trūkumi. Izvēloties vārstu, ir nepieciešams nosvērt un izvēlēties atbilstoši konkrētajiem pielietojuma scenārijiem un vajadzībām.
